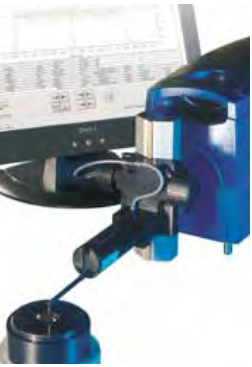

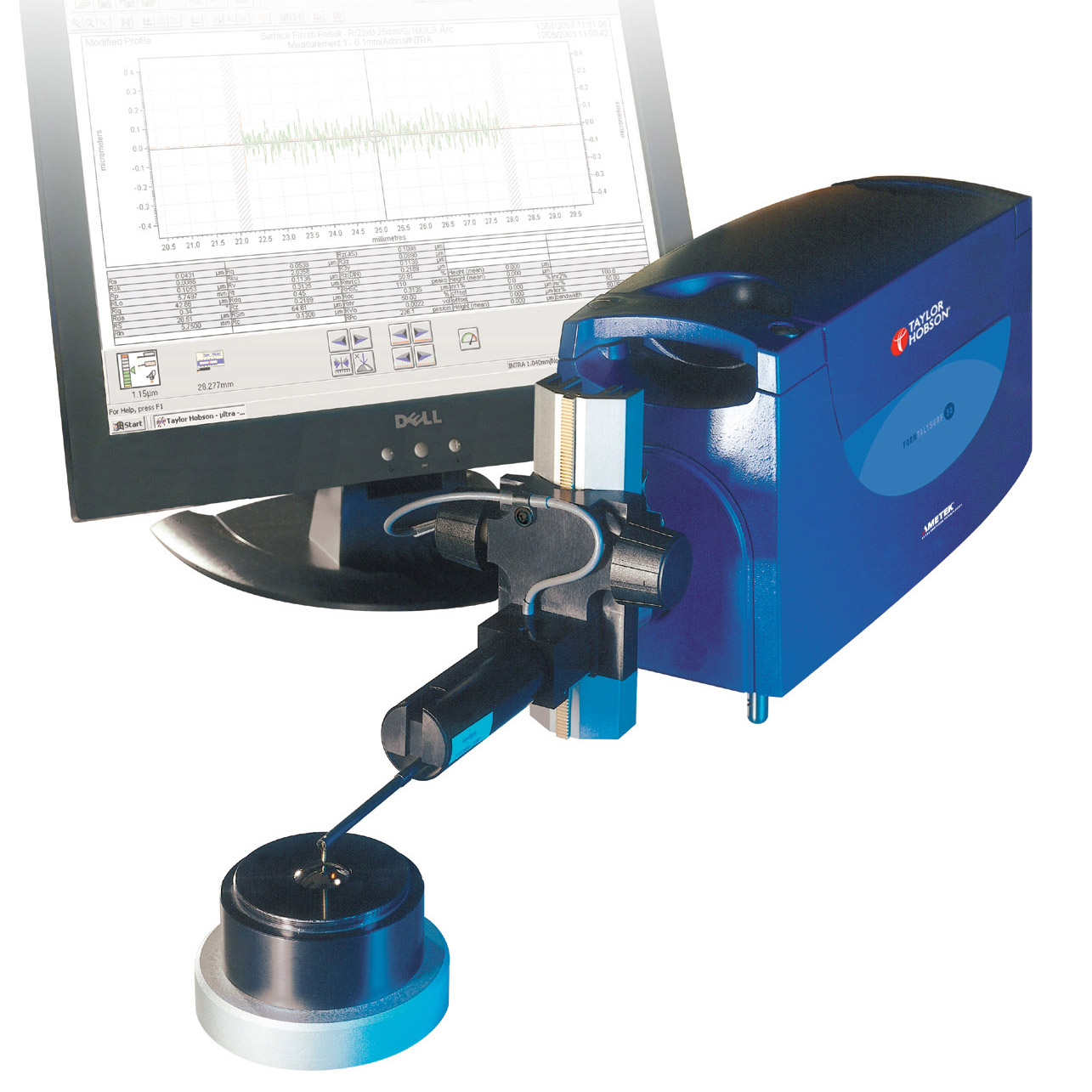

Form Talysurf Intra

---

		早期的Form Talysurf于1984年推出，是一款同時測量紋理，形狀和輪廓的儀器。 現在，我們新開發的Form Talysurf內部測量系統鞏固了Taylor Hobson的Lin導地位，并創建了用于評估表面光潔度和形狀的新標準。 Intra系統具有一毫米的量程范圍，多種可互換的測針和校準程序，是幾乎所有高精度應用的理想選擇。

Form Talysurf Intra特點和優點

● 垂直量程1mm 、相應分辨率16nm 可用于金屬或其他材質輪廓線以及粗糙度的精密測量。 ● 可完成全程50mm 的測量 理想的車間精密儀器，可適用大部分車間內適用需求。該產品兼具精確和輕便的特性。 ● 0.40um / 50mm 直線度 可使波動、形狀等參數更加精確，增加了測量的操控性，并允許進行大型部件的測量。 ● 以橫向(X 軸) 數據點間距為0.5μm 進行數據記錄 可更加有效的測量小的部件和細微的特征，并減少正向和逆向誤差。 ● 可手動控制 產品可以通過手動模式測量，提供更高的傳送率。是測量大尺寸部件的可靠平臺。

Ultra Software-全面的表面光潔度分析

Form Talysurf Intra系統包括所有重要的表面光潔度測量。包含基本的粗糙度和波紋度參數，以及形狀誤差分析，特征排除，縮放工具和針對車間應用的完全可編程性。

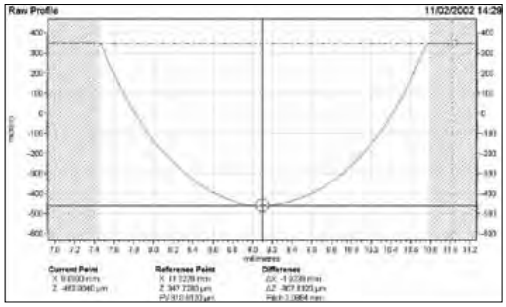

● 表格分析* 測量和評估半徑，角度（坡度）和尺寸 ● 簡單的用戶界面* 結合系統可編程性，以提供真正的車間解決方案； 可根據客戶要求提供定制設計。 ● 雙輪廓對比* 允許與原始零件的輪廓作比較 ● Chao輪廓分析 用于尺寸應用的軟件實用程序，可直接比較設計數據和測量結果，并獲得誤差結果。 使用特殊硬件后，可用于大輪廓測量 ● Talymap 3D分析 用于地形應用的單獨軟件實用程序； 還需要特殊的硬件。

選擇合適的設備

諸如Ra等簡單的粗糙度測量可以使用我們的Surtronic 系列產品。如果您需要更多層面的測量分析，更高層次的測量結果，F(xiàn)orm Talysurf Intra 將是您很好的選擇。該儀器完美的結合了業界Lin先的精確度和便捷的操作方式，具有很高的實用價值。
基礎分析
表面的可測量元素是尺寸，形狀，粗糙度和波紋度。 許多高規格組件都需要對這四個組件進行分析。
尺寸--曲面的功能形狀，由半徑，角度，距離以及要素之間的線性關系定義。
形狀--與表面預期形狀（平面，球形，錐形等）的偏差； 通常是由機床誤差引起的。
粗糙度--由切削工具或加工過程的作用所產生的部件設計中的故意的，可控制的元素。
波紋度--由于振動，缺乏剛度或加工過程中的其他不穩定性而導致的不良機床效果。

防滑測量系統
許多粗糙度檢查儀使用打滑的拾取器將測針引導到工件上方，而工件本身構成了測量基準。
由于撬塊還可以用作機械過濾器，從而消除或更改了一般形式和波紋度特征，因此收集的數據不適合進行高級分析。

Intra是正確的選擇
為了正確收集數據，測針必須沿直線經過組件，以使只有測針頂端與被測表面接觸。
垂直探針的移動是相對于導線原點的，該導線是經過精研或精磨而成的，具有很高的平面度和直線度公差。
Form Talysurf Intra 是防滑的，可用于波紋度，輪廓和其他參數（例如材料比），對測量結果很有信心。

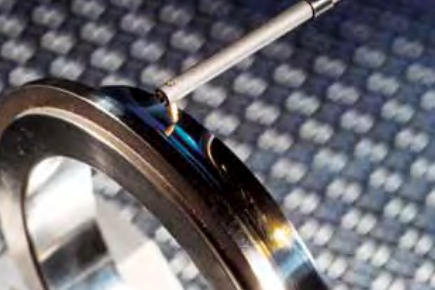

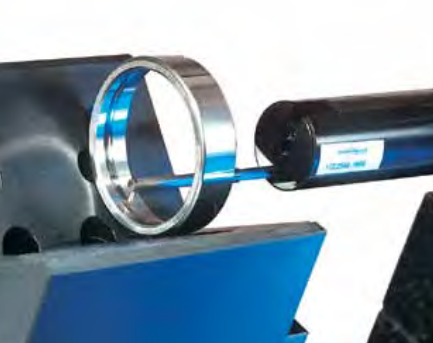

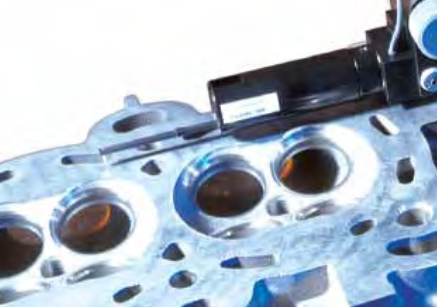

防滑滑臂可提供內部功能，例如滾珠軌道和環形凹槽	直線度和波紋度測量需要高分辨率的防滑拾取器	可測量的形狀特征可以是球形，非球形，凹形，凸形，內部或外部
