Radian激光跟蹤儀與I360智能測頭在航空機翼裝配工程中的應用

問：何為機翼？其重要性？

答：機翼，是飛機的重要部件之一，安裝在機身上。其主要作用是：機翼的作用是產生升力，以支持飛機在空中飛行。它還起一定的穩定和操縱作用。大型民用飛機的機翼除了其固有的作用以外，還常被用來承載飛機發動機以及起落架等關鍵部件。此外，機翼上還附有改善飛機起落性能的襟翼和用于飛機橫向操作的副翼。而機翼的重要性，也使得其在裝配中的精度要求達到了非常高。

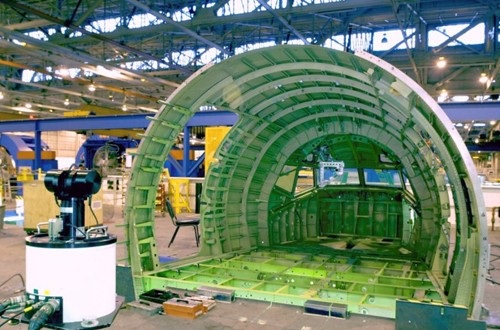

API是激光跟蹤儀的發明者和制造商，激光跟蹤儀的發明之初就是為了配合航空制造行業在滿足其超高精度測量需求的同時，優化測量流程、提升測量效率。激光跟蹤儀在航空制造領域應用廣泛，其中具代表性的應用主要包括：大型零部件和總成的現場三維測量、機身部件的裝配、逆向工程等等。

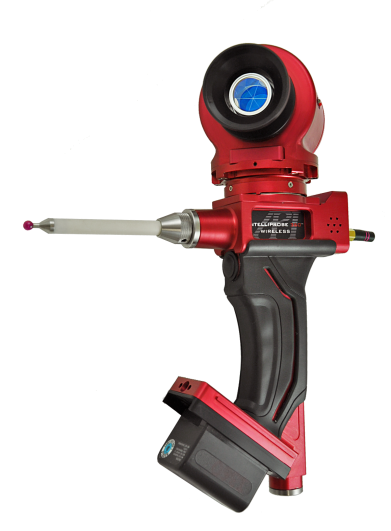

復合智能測頭I360，集Intelliprobe360和Intelliscan360于一身，既可以與激光跟蹤儀配合測量隱藏點的精度，又可以與激光跟蹤儀配合進行掃描操作。其無障礙、大范圍的測量能力，更在飛機裝配工程中發揮了強大的作用（正因?yàn)镮360其頭部接光部件可以進行360°旋轉，才使得工程師可以輕松的完成機身與機翼對接部位的整體掃描，跟蹤儀無需轉站，一次掃描完成）。

在I360工作組的幫助下，只需四個步驟即可完成飛機機翼的裝配工程：

① 利用跟蹤儀測量、建立飛機工件坐標系。
② 確定配合面的形狀是否發生干涉。即用I360復合智能測頭分別掃描機身和機翼對接部分的配合面，生成三角面，在軟件中進行對齊，生成誤差圖，確定其形狀是否干涉，整體評價間隙是否在要求范圍之內。
③ 虛擬裝配。若配合面的形狀不發生干涉，且間隙滿足預留要求，即可將I360復合智能測頭掃描所得數據進行編輯整理，產生新的坐標變換矩陣，從而將坐標變換矩陣應用到監測點（見圖4），反饋于對接伺服機構，進行實際對接。
④ 實際裝配。根據成功虛擬裝配所確定的坐標變換矩陣，確定驅動機構要運動到的目標位置，運行驅動裝置，裝配機翼到位。

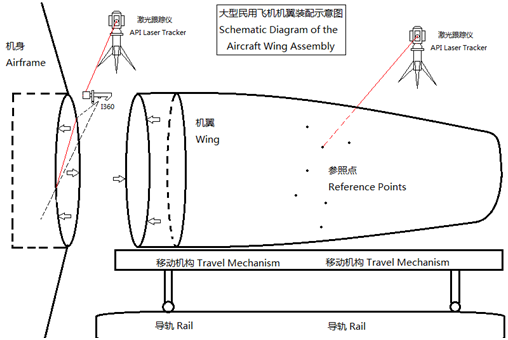

Radian激光跟蹤儀配合iScan智能測頭實施機翼裝配作業示意簡圖

簡單的四個步驟，使得高精度和高效率同時得到了保障。這就是API激光跟蹤儀與I360復合智能測頭在民用航空制造領域中發揮的作用。

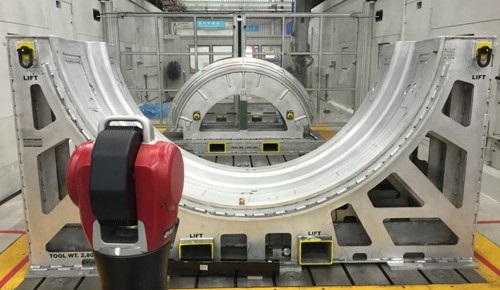

激光跟蹤儀以其很高的測量精度加上便捷的使用方式，可輕松適用于飛機零件或組件的后面的質量檢查、驗證，為加工的零部件是否合格適用，提供客觀依據。
