Leitz Reference BX測量方案

Leitz Reference BX結合了光學和接觸式測量，高效和精度兼顧，很大的縮短檢測周期，實現精度*大化。集成了4軸聯動掃描功能，非接觸式白光傳感器和傳感器自動更換系統，還可支持超高精度的接觸式傳感器來滿足嚴苛的測量公差要求，以及非接觸式檢測難以接近的特征。

高速葉片測量

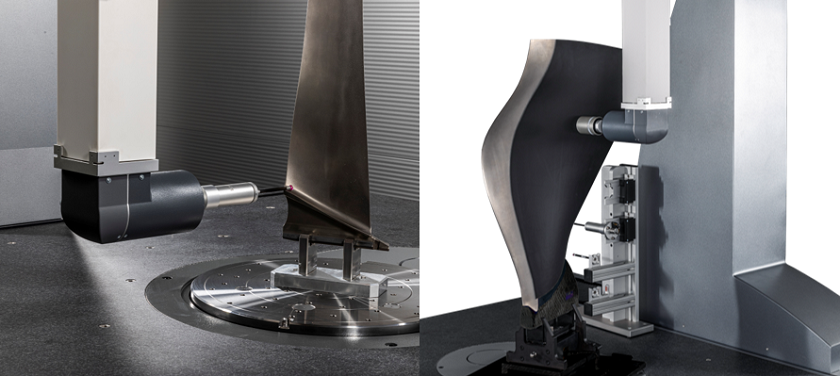

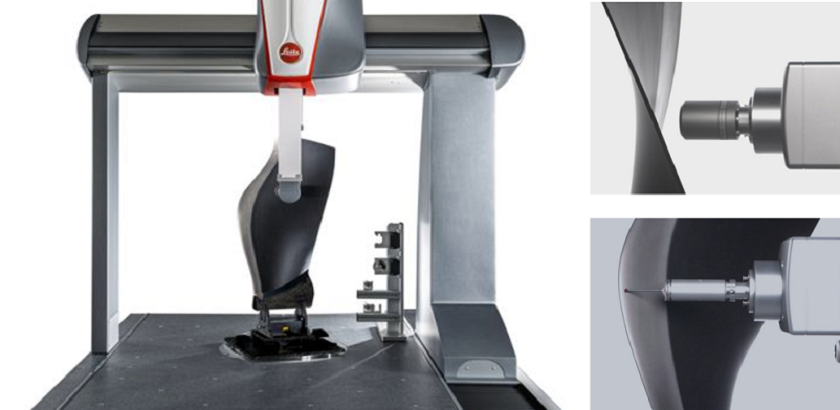

在一個檢測周期內，接觸式測量和非接觸式測量各司其職，Precitec S3光學傳感器用于高速測量葉型，而HP-S-X1C固定掃描測頭用于精確檢查榫頭截面。利用專業的葉片檢測模塊QUINDOS Blade可以簡化葉片前緣半徑、弦切線、葉型厚度、葉型、葉根和平均外弧線的測量，提高檢測效率。Leitz Reference BX測量方案可以測量高至900mm的各種葉片，與傳統的接觸式檢測相比，且可節省50%的測量時間。

方案優勢

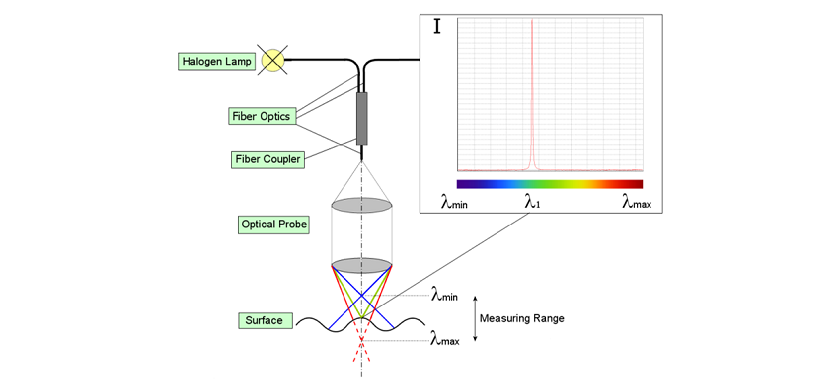

Leitz Reference BX采用高精度納米級光學鏡頭測頭PRECITEC 基于光譜共焦原理進行測量。 傳感器采用白光作為光源照射被測部件的表面。光源由CHRocodile控制單元生成，通過光纖傳送到探頭，然后探頭把白光色散聚焦成一排離散的焦距形成完整的光譜。不同波長對應不同的焦距。只有焦點在工件表面的波長才能被識別系統識別，從而得到其所代表的精確距離。 光學傳感器和連續定位轉臺的組合，可捕獲這些零件所有被測要素。由于采用白光光學傳感器，系統能夠測量精度可達 < 1μm。

技術特點

全自動更換傳感器
? 使用 SENMATION SX 可完成接觸式傳感器HP-S-X1C與白光共聚焦傳感器 Precitec S3自動更換
? 在程序中可進行全自動更換傳感器，無需額外校準

光學傳感器 Precitec S3
? 超精密非接觸式測量，適用于敏感、柔軟物料
? 驗收角度 90°±30°@ 3毫米工作范圍, 可測量非常斜的表面
? 可對色散、反射、傾斜、彎曲和非球面的測量

集成式轉臺
? 工件從四面可及
? 無限定位允許工件在任何期望的角度測量
? 4軸掃描可實現連續高密度數據采集
? 可以用或不用轉臺進行托盤式測量
? 由于減少了測頭更換次數，從而提高了生產率

強大的計量軟件QUINDOS
? 是風扇葉片非接觸測量高效的解決方案
? 實現接觸式與非接觸式(Precitec) 組合實現非常好的測量
? 可在不同階段測量葉片的所有特征
? QUINDOS軟件中參數化的零件程序包括與自動化的連接
? 為生產車間操作人員特殊定制的用戶界面
? 與標準CMM相比測量時間縮短約50%
? 使用參數化方法創建簡單的零件程序
