工業內窺鏡可檢測渦輪葉片凹坑及其嚴重程度

渦輪葉片凹坑缺陷是如何產生的呢?

強烈的震動或者共振都有可能導致金屬疲勞,加上高溫的工作環境，葉片損傷在所難免。對于轉子葉片來說，振動弓|起的高循環疲勞，高溫高載荷作用下的應力斷裂，以及外物損傷等，都可能造成葉片的失效;對于渦輪導向器葉片來說，雖然有熱障涂層做保護,但長期服役過程中由于兩者間熱膨脹系數的差異，涂層容易脫落,高溫的考驗加上長期的震動，葉片也會發生疲勞失效。凹坑是一種常見的失效表現形式，并且有可能發展成疲勞斷裂。

傳統方法：

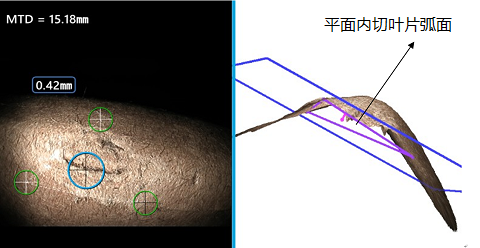

現在很多視頻內窺鏡采用的是傳統的雙物鏡測量技術，那么在凹坑深度測量上會面臨較大的挑戰。上圖是渦輪導向器葉片的局部示意圖(高壓渦輪轉子葉片也是類似的)，可以看出葉片有一定厚度的前緣，當前緣上有凹坑時，傳統的雙物鏡測量技術僅能通過點到面來測量深度，而構建平面的三個點的選擇很難確定，如果所選定的面稍有偏差可能會造成深度測量的結果有很大的誤差,如下面的雙物鏡測量示意圖可以看出，由于所選三點所構建的平面內切葉片弧面，因此深度值體現為正值。這類問題傳統的雙物鏡測量技術是無法解決的。

韋林工業內窺鏡：

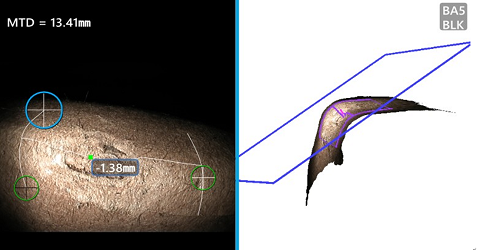

韋林工業內窺鏡的相位掃描三維立體測量技術，因?yàn)橛卸喾N測量模式可供選擇,其中的區域深度剖面模式可以將上述難題迎刃而解。如下圖所示，使用美國韋林進口內窺鏡MViQ測量渦輪葉片凹坑深度時，采用區域深度剖面模式所構建的平面，為整個前緣弧面的制高點，此時矩形區域內*深的點自動生成，相比較點到面測量的方式，精度有很大的提高，操作也更加快捷,這些優勢都是傳統雙物鏡測量技術所不具備的。此外，韋林工業內窺鏡對渦輪葉片的掉塊、表層剝落、彎曲變形、裂紋等各種缺陷的檢測及測量，同樣具有直觀、高效、準確的特點。
